主要特點

CC-Link上可配置多點溫度控制和監控系統

■ 可與CC-Link主站進行無編程連接。

* 可連接的功能模塊：

- 溫度控制模塊（H-TIO-A、B、C、D、E、F、G、H、J）

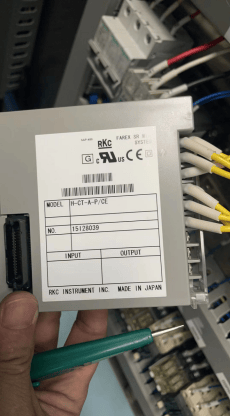

?電流檢測器輸入模塊（H-CT-A）

主要技術指標

有關組件列表，請參閱“SR Mini HG SYSTEM”。

H-PCP-G模塊

• 基本功能
• 數據管理功能：操作數據、系統數據單元
• 診斷功能：功能模塊配置檢查
• 數字輸出
• 故障輸出（1 點）： 繼電器觸點輸出 1 A 觸點
• 數字輸出（4 點）：

1） 繼電器觸點輸出 1A 觸點

2） 集電極開路輸出 DC12/24V

• 輸出類型：**和**溫度報警（ALM1和2）
• 通訊功能
• 通訊方式：RS-422A/RS-232C
• 協議：ANSI X3.28（1976）2.5 B1

<一般規格>

• 電源電壓（額定值） :D C24V
• 允許環境溫度：0~50°C
• 重量：約320g
• **標準：UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE 標志：低電壓指令 （LVD） EN61010-1

EMC 指令 EN61326-1

RCM　EN55011

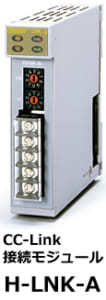

H-LNK-A模塊

• 模塊類型：遠程設備工作站
• 占用的車站數量：4
• 傳輸速率：156k、625k、2.5M、5M、10Mbps * *大傳輸距離因傳輸速度而異。
• 通訊項目：
• 1）遠程繼電器

第1次報警狀態、第2次報警狀態、燒壞狀態、加熱器斷線報警狀態、PID/AT狀態、控制停止/啟動

2） 遠程寄存器（只讀）

溫度讀數、加熱側操作輸出值、冷卻側操作輸出值、電流檢測器輸入測量、控制停止/啟動狀態、小數點位置、設定值監視器、控制回路斷開報警狀態、錯誤代碼

3） 遠程寄存器（讀/寫）

溫度設定值、PID/AT切換、加熱側比例本帶、冷卻側比例帶、積分時間、差分時間、控制響應參數、PV偏置、**報警設定值、**報警設定值、加熱側比例周期、冷卻側比例周期、重疊/死區、加熱器斷線報警設定值、操作模式切換、內存區域數、自動/手動切換、手動輸出值、LBA使用選擇、LBA時間， LBA 死帶

• 遠程寄存器通道規格：16通道規格、8通道規格

<一般規格>

• 允許環境溫度：0~50°C
• 重量：約200g
• **標準：UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE 標志：低電壓指令 （LVD） EN61010-1

EMC 指令 EN61326-1

外形尺寸

（單位：mm）

* 有關每個功能模塊的外部尺寸，請參閱“SR Mini HG SYSTEM”。

電源/CPU模塊模塊（H-PCP-G）

H-LNK-A模塊
